Ausgangsdaten Hallenlänge: 60,0 m Hallenbreite: 30,0 m Schütthöhe: 4,0 m Fassungsvermögen: 7.200 m³ Dachbindertyp: Holzleimbinder (12° Dachneigung) Dachbinderabstand: 5,0 m Aufbau der Beschickungsanlage Zunächst wird das Schüttgut mit einem Elevator oder einer ähnlichen Fördereinheit zum Einlauftrichter des Verteilerförderbandes transportiert (dieser Förderweg ist nicht Bestandteil der Musteranlage). Über das längs zur Hallenmitte verlaufende Verteilerförderband gelangt das Fördergut dann zum elektrisch positionierbaren Abwurfwagen, der auf dem verstärkten Vierkantrohrrahmen des Verteilerförderbands läuft. Der Abwurfwagen führt den Gummigurt des Verteilerförderbands so, daß das Schüttgut in einen Ablauftrichter fällt und dem Flächenlagerbeschickungsgerät zugeführt wird. Das Flächenlagerbeschickungsgerät, mit dem frei positionierbaren Ausfahrförderband, zeichnet sich durch sein unkomplizierte Arbeitsweise aus. Mit Hilfe dieser Fördereinheit kann das gesamte Flächenlager gleichmäßig und flächendeckend gefüllt werden. Auf Grund der Gurtführung des Abwurfwagens ist es nicht möglich, ihn bis zum Einlauftrichter des Verteilerförderbandes zu fahren. Daher muss der Befüllvorgang ca. 4,0 m vor der Hallenstirnwand abgebrochen werden. Vermeiden kann man diesen Nachteil, wenn der Aufgabepunkt außerhalb des Flächenlagers liegt. Zur Bedienung, Kontrolle und Wartung der Beschickungsanlage ist ein parallel zum Verteilerförderband angeordneter Gitterrosten-Laufsteg vorgesehen. Eine benutzerfreundliche und vom Laufsteg aus handhabbare Schaltbirne dient zur Steuerung der Anlage und ist mit allen Grundfunktionen ausgestattet. Für eine ferngesteuerte Option mit elektromechanischen Positionsmeldern und einer Videoüberwachung sind geeignete Schnittstellen vorgesehen. Eine Nachrüstung ist somit ohne größeren Aufwand realisierbar. Technische Daten der Einzelkomponenten Verteilerförderband Typ: G-VFB H M2/3-VS 650-G 60,0 m Achslänge Rahmen: Verstärkter Vierkantrohrrahmen aus hochwertigem Stahl. Obertrum: 2-teilig-gemuldete Tragrollenstation im Abstand von ca. 750 mm mit wartungsfreien, kugelgelagerten Förderrollen. Untertrum: 1-teilige Tragrollenstation im Abstand von ca. 2.000 mm mit hochwertigen, kugelgelagerten Förderrollen. Fördergurt: Profilloser Gummigurt mit EP-Gewebeeinlagen (verrottungsfest und feuchtunempfindlich) und hochabriebfesten Gummidecken auf Lauf- und Tragseite. Lackierung: stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resedagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Antriebsstation: kugelgelagerte und gummierte Stahl-Antriebstrommel, angetrieben durch einen Flach-Aufsteckgetriebemotor (220/380 V) mit einer Fördergeschwindigkeit von v = 1,6 m/s. Motorschutzklasse IP54 (Schutz gegen Staub und Spritzwasser). Umlenkstation: kugelgelagerte Stahl-Umlenktrommel mit Gurtspannvorrichtung und integriertem Innengurtabstreifer Zubehör: Einlauftrichter 11 Aufhängekonsolen für Holzleimbinder und 2 Wandkonsolen. Abwurfwagen für Verteilerförderband Typ: G-AWW M2-BS 650-G FE Rahmen: Blechprofilrahmen aus hochwertigem Stahl. Obertrum: 2-teilig-gemuldete Tragrollenstation im Abstand von ca. 500 mm mit wartungsfreien, kugelgelagerten Förderrollen. Lackierung: Stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Umlenkstation: 2 kugelgelagerte Stahl-Umlenktrommeln mit Justiervorrichtung. Zubehör: zweiteiliger Ablauftrichter Stromversorgung: Ausführung: verzinkte Kabelschienen kompl. mit Flachlitzenträger, Mitnehmerwagen, Schienenstopper und Befestigungsmaterial für Abwurfwagen-Verfahreinheit und Flächenlagerbeschickungsgerät. Verkabelung und Verdrahtung auf Anfrage. Steuerung: Ausführung: Schaltschrank mit Hauptschalter und Steuerbirne zur manuellen Steuerung des Abwurfwagens und des Flächenlagerbeschickungsgeräts vom Laufsteg. Kompl. interne Endschalterbestückung des G-FLB inkl. Verkabelung und Verdrahtung bis Schaltschrank. Endbegrenzungsschalter für die Flächenlagerstirnseiten. Verkabelung und Verdrahtung auf Anfrage. Programmelektronik zur halbautomatischen oder ferngesteuerten Beschickung auf Anfrage. Flächenlagerbeschickungsgerät Typ: G-FLB 650-30 Laufkatzenrahmen Typ: G-LKR 650-30 Rahmen: geschweißte Rahmenkonstruktion mit integrierter Laufschiene für Ausfahrförderband Typ G-H M2/2-VS 650-G RE Aufhängung: 4 Qualitäts-Rollenfahrwerke von DEMAG. Verfahreinheit: 2 Gummi-Reibrad-Verfahreinheiten, angetrieben durch jeweils einen Schneckengetriebemotor (220/380V). Motorschutzklasse IP 54 (Schutz gegen Staub und Spritzwasser). Verfahrgeschwindigkeit v = ca. 12,0 m/min Ausfahrförderband: Typ: G-M2/2-VSS 650-G RE 13,0 m Achslänge Rahmen: verstärkter Vierkantrohrrahmen aus hochwertigem Stahl. Obertrum: 2-teilig-gemuldete Tragrollenstation im Abstand von ca. 500 mm mit wartungsfreien, kugelgelagerten Förderrollen. Antriebsstation: gummierter Trommelmotor mit Reversiereinheit. Verschiebeeinheit: eine Verschiebeachse, angetrieben durch einen Schneckengetriebemotor (Verschiebegeschwindigkeit v = ca. 12,0 m/min), sowie 2 Verschiebeachsen mit kugelgelagerten Spurkranzrädern. Sonst wie Zubringerförderband G-ZBF Zubehör: 2 Stahlträger-Laufschienen 60,0 m lang, 11 Schieneneinhängekonsolen 2 Schienenwandkonsolen Laufsteg Typ LST-800 GR Rahmen: Blechprofil aus Stahl mit geschweißten Querverbindungen und Schraubverbindungsanschluß (inkl. Befestigungsmaterial). Lauffläche: 800 mm breite, verzinkte Stahlgitterrosten. Lackierung: Stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Zubehör: Seitengeländer nach UVV 11 Laufstegeinhängekonsolen und 2 Laufstegeinwandkonsolen Besondere Merkmale der Beschickungsanlage Gleichmäßige und flächendeckende Beschickung bis zu den Stirnwänden. Kostengünstige Variante für "lange" Flächenlager. (Übergabepunkt zum Verteilerförderband beachten). Schnittstellen für optionale Fernsteuerung der Anlage vorgesehen.

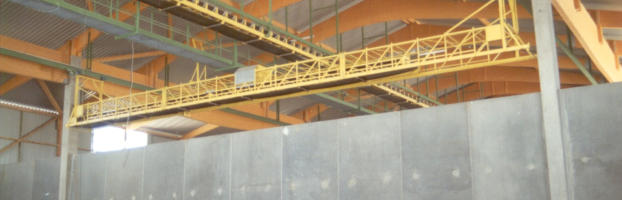

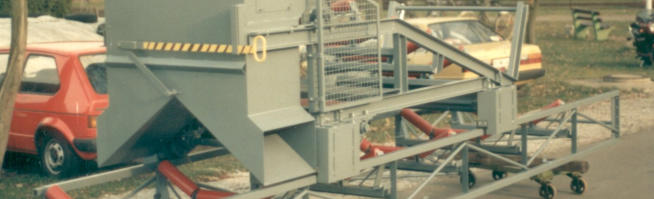

Musteranlage II Verteilerförderband Abwurfwagen Flächenlagerbeschickungsgerät
