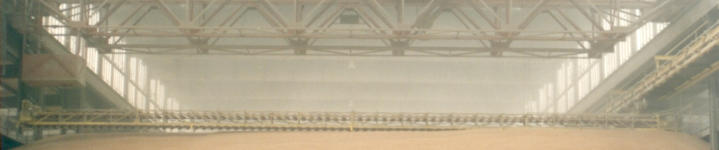

Ausgangsdaten Hallenlänge: 60,0 m Hallenbreite: 30,0 m Schütthöhe: 4,0 m Fassungsvermögen: 7.200 m³ Dachbindertyp: Holzleimbinder (12° Dachneigung) Dachbinderabstand: 5,0 m Aufbau der Beschickungsanlage Zunächst wird das Schüttgut mit einem Elevator oder einer ähnlichen Fördereinheit zum Einlauftrichter des Verteilerförderbands transportiert (dieser Förderweg ist nicht Bestandteil der Musteranlage). Über das längs zur Hallenseitenwand verlaufende Verteilerförderband gelangt das Fördergut dann zum elektrisch positionierbaren Abwurfwagen, der auf dem verstärkten Vierkantrohrrahmen des Verteilerförderbandes läuft. Der Abwurfwagen führt den Gummigurt des Verteilerförderbands so, dass das Schüttgut in einen einseitigen Ablauftrichter fällt und dem Skrapper (Kratzförderer) zugeführt wird. Der Skrapper zeichnet sich durch seine umfassende Funktionalität aus. Mit seiner Hilfe kann das gesamte Flächenlager gleichmäßig gefüllt und, bei vorhandenem Abzugsfördermittel, geleert werden (siehe Abb. 3). Bei feinkörnigen Schüttgüter, wie z.B. Getreide, erreicht man eine sehr glatte und ebene Schüttgutoberfäche, welche sich positiv auf die Belüftung auswirkt. Auf Grund der Gurtführung des Abwurfwagens ist es nicht möglich, ihn bis zum Einlauftrichter des Verteilerförderbandes zu fahren. Daher muß der Befüllvorgang ca. 4,0 m vor der Hallenstirnwand abgebrochen werden. Vermeiden kann man diesen Nachteil, wenn der Aufgabepunkt außerhalb der Flächenlagers liegt. Zur Bedienung, Kontrolle und Wartung der Beschickungsanlage ist ein parallel zum Verteilerförderband angeordneter Gitterrosten-Laufsteg vorgesehen. Eine benutzerfreundliche und vom Laufsteg aus handhabbare Schaltbirne dient zur Steuerung der Anlage und ist mit allen Grundfunktionen ausgestattet. Für die Höhen- Feinabstimmung des Skrappers ist eine Elektronik vorgesehen, die vom stationären Schaltschrank bedient werden kann. Technische Daten der Einzelkomponenten Verteilerförderband Typ: G-VFB H M2/3-VS 650-G 60,0 m Achslänge Rahmen: Verstärkter Vierkantrohrrahmen aus hochwertigem Stahl. Obertrum: 2-teilig-gemuldete Tragrollenstation im Abstand von ca. 750 mm mit wartungsfreien, kugelgelagerten Förderrollen. Untertrum: 1-teilige Tragrollenstation im Abstand von ca. 2.000 mm mit hochwertigen, kugelgelagerten Förderrollen. Fördergurt: Profilloser Gummigurt mit EP-Gewebeeinlagen (verrottungsfest und feuchtunempfindlich) und hochabriebfesten Gummidecken auf Lauf- und Tragseite. Lackierung: stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Antriebsstation: kugelgelagerte und gummierte Stahl-Antriebstrommel, angetrieben durch einen Flach-Aufsteckgetriebemotor (220/380 V) mit einer Fördergeschwindigkeit von v = 1,6 m/s. Motorschutzklasse IP54 (Schutz gegen Staub und Spritzwasser). Umlenkstation: kugelgelagerte Stahl-Umlenktrommel mit Gurtspannvorrichtung und integriertem Innengurtabstreifer. Zubehör: Einlauftrichter, 11 Aufhängekonsolen für Holzleimbinder und 2 Wandkonsolen. Abwurfwagen für Verteilerförderband Typ: G-AWW M2-BS 650-G FE Rahmen: Blechprofilrahmen aus hochwertigem Stahl. Obertrum: 2-teilig-gemuldete Tragrollenstation im Abstand von ca. 500 mm mit wartungsfreien, kugelgelagerten Förderrollen. Lackierung: Stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Umlenkstation: 2 kugelgelagerte Stahl-Umlenktrommeln mit Justiervorrichtung. Zubehör: einseitiger Ablauftrichter Stromversorgung: Abwurfwagen: verzinkte Kabelschienen kompl. mit Flachlitzenträger, Mitnehmerwagen, Schienenstopper und Befestigungsmaterial. Verkabelung und Verdrahtung auf Anfrage. Skrapper: verzinkte Kabelschienen inkl. Zubehör (wie Abwurfwagen), sowie Federleitungstrommel mit Spezialkabel. Verkabelung und Verdrahtung auf Anfrage. Steuerung: Ausführung: Schaltschrank mit Hauptschalter und Steuerbirne zur manuellen Steuerung des Abwurfwagens und des Skrappers vom Laufsteg (Feineinstellung der Skrapperlage vom Schaltschrank). Kompl. interne Endschalterbestückung des G-SK inkl. Verkabelung und Verdrahtung bis Klemmleiste. Endbegrenzungsschalter für die Flächenlagerstirnseiten. Verkabelung und Verdrahtung auf Anfrage. Skrapper Typ: G-SK 80-30 LKB Rahmen: Geschweißter und verwindungssteifer U-Profilrahmen aus hochwertigem Stahl mit gummierten Schutzbügeln. Förderelement: Blechprofil-Mitnehmer, verschraubt mit zwei parallel verlaufenden Buchsenförderketten (Mitnehmerabstand 160 mm). 4 Reinigungs- Mitnehmer mit Hartgummileiste. Lackierung: Stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Antriebsstation: 2 kugelgelagerte Antriebskettenräder für Die Buchsenförderketten, angetrieben durch einen Stirnradgetriebemotor (220/380 V) und Kettentrieb. Fördergeschwindigkeit v = 0,6 m/s. Motorschutzklasse IP54 (Schutz gegen Staub und Spritzwasser). Umlenkstation: 2 kugelgelagerte Umlenkkettenräder für Die Buchsenförderketten mit Kettenspannvorrichtung. Laufkatzenblöcke Typ: LKB 1.000 Rahmen: verstärkter U-Profilrahmen aus hochwertigem Stahl mit Aufnahmeplatten für Fahrwerke, Fahreinheit und Hubeinheit. Aufhängung: 4 Qualitäts-Rollenfahrwerke von ABUS. Verfahreinheit: Gummi-Reibrad-Verfahreinheit, angetrieben durch einen Schneckengetriebemotor (220/380 V). Motorschutzklasse IP54 (Schutz gegen Staub und Spritzwasser). Verfahrgeschwindigkeit v = ca. 12,0 m/min Hubeinheit: 2 Qualitäts-Kettenzüge von ABUS mit einer Hubgeschwindigkeit von v = ca. 6,0 m/min. Zubehör: 2 Stahlträger-Laufschienen 60,0 m lang, 11 Schieneneinhängekonsolen 2 Schienenwandkonsolen Laufsteg Typ LST-800 GR Rahmen: Blechprofil aus Stahl mit geschweißten Querverbindungen und Schraubverbindungsanschluß (inkl. Befestigungsmaterial). Lauffläche: 800 mm breite, verzinkte Stahlgitterrosten. Lackierung: Stoßunempfindlicher PVC-Lack im Farbton RAL 6011 (Resadagrün). Sonderlackierung auf Wunsch gegen Aufpreis. Zubehör: Seitengeländer nach UVV 11 Laufstegeinhängekonsolen und 2 Laufstegeinwandkonsolen Besondere Merkmale der Beschickungsanlage Gleichmäßige und flächendeckende Beschickung bis zu den Stirnwänden. (Übergabepunkt zum Verteilerförderband beachten). Ein- und Auslagerung mit einem Gerät. Individuelle Einstellung der Schütthöhe.
Musteranlage III Verteilerförderband Abwurfwagen Skrapper (Kratzförderer)
